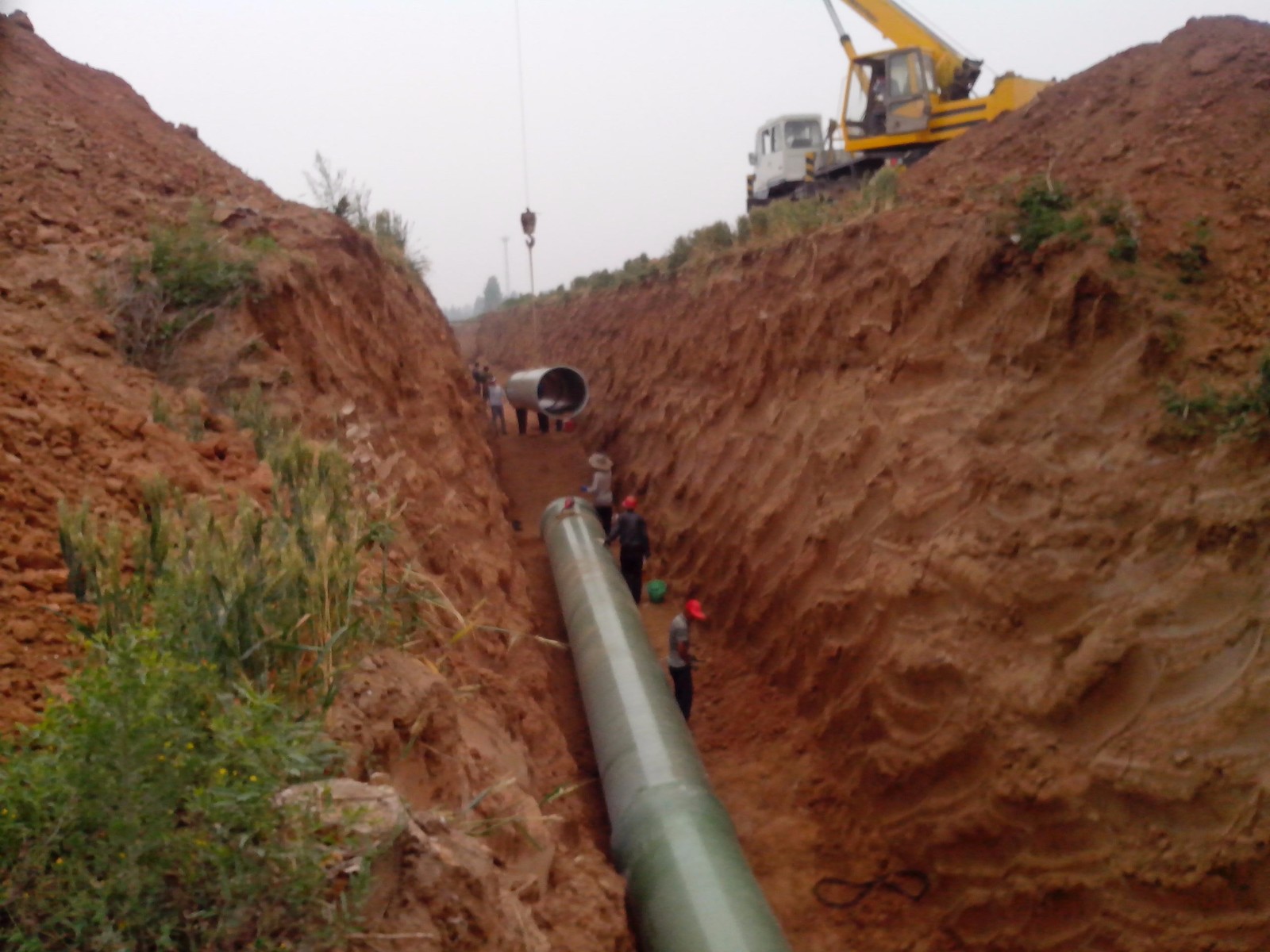

玻璃鋼夾砂管道安裝過程之基槽的開挖

1.1: 溝槽斷面的型式

    玻璃鋼夾砂管道所需的溝槽斷面應根據不同的土壤條件以及坡頂載荷來確

定，土方工程在管道工程中所占的比重較大，而且選擇合理的經濟的斷面對于減

少土方量十分重要。在斷面選擇之中，應考慮如下幾個因素的影響，而采用不同

的斷面尺寸。

    ①: 管道的直徑

    ②: 埋設深度

    ③: 土壤類別

    ④: 地下水情況

    ⑤: 施工季節

    ⑥: 溝側是否用支撐

    ⑦: 土方的運輸

    ⑧: 排水的方法

    究于如上8個方面因素的考慮，管溝的幾何形狀有如下幾種方式：

上表所示的最小槽底寬度，還應當對于不同的土壤類別及溝側有無動載荷進行相應的調整。

1.2基礎處理

1.2.1未擾動的素土基礎

    當土壤的耐力為8-10t/m2和非巖石的情況下，一般采用未擾動的素土基礎，管溝底素土不能被擾動。僅在管接頭處挖鐘形孔，回填后將此孔夯實。

1.2.2原土基礎：

    當土壤的地耐力為5-7t/m2時，原土經夯實加固后就可以滿足工程需要，夯實程度要大于95%SPD。此方法是最簡單的基礎處理方法。

1.2.3砂墊基礎：

    適用于淘槽土壤承載能力較好，營頂覆土深小于3.0米。這種基礎比較適用于柔性接口。

    根據土壤的條件和管徑大小確定具體的砂或礫石墊層厚度，砂或礫石墊層厚50-100mm不等，夯實程度為90%SPD。

    當遇有突出的巖石、鵝卵石或硬土層時，基礎層厚度應增加至100-200mm。這樣使玻璃鋼管道和地基之間作用力和反作用力處于軟接觸狀態整體受力均勻，尤其是受到瞬變沖擊時，砂填充層具有緩沖作用，避免應力集中，對于玻璃鋼管十分有利。

    砂墊基礎施工時應十分注意，防止砂由兩側擠出，降低承載力，并應注意必須在無地下水的情況下處理砂基礎。

1.2.4礫石或碎石加砂基礎：

    當土壤地耐力差時，可用礫石或碎石加砂墊層350-500mm，在靠近管道處用約100-150mm砂墊層，夯實程度為90%SPD。應防止墊層兩側擠出降低承載能力。此方法可用在軟土地基中，并且工期短，造價較低，效果好。

1.2.5現澆鋼筋混凝土基礎

    當土壤承載能力很差，埋得較深時，經計算可采用鋼筋混凝土基礎。有時在此基礎上再做100mm砂基礎，使管子受力均勻。

1.2.6不穩定基礎處理

    軟松散或高膨脹性土（包括人工填土淤泥和濕陷性土等）中的基槽，就認為是不穩定基槽。對于不穩定的基槽，在玻璃鋼夾砂管道安裝之前必須使其穩定，或者放緩邊坡（增大挖量），同時要做人工基礎以使基槽底部的不均勻沉降減至最小值，設計應作出具體要求。基礎最小厚度為150mm,任何基礎上面均應有最小值為150mm厚的管座�；�礎和管座材料必須加以優選以保證避免造成流失而導致管底基礎的喪失，此外，柔性接頭間的最大管長為6m。

1.2.7多管基槽：

    當同一基槽中平等安裝兩根或多根管道時稱多管基槽。管與管之間的間隔應滿足下圖的要求。

1.2.8有水基槽：

當?shù)叵滤�位在基槽面以上時，開挖基槽必須設法使水位降至基槽底200mm以下。

    特別應注意的是，如果有水基槽中管道是空的，管道安裝后必須立即使管頂覆土厚

度不小于管徑，以免造成浮管。

    當基槽排水時應注意以下事項：

    (1) 避免通過回填料或天然基礎長距離抽水，這樣會引起回填料的流失和土壤移

動導致管支撐的喪失。

    (2) 在未達到足夠防止發生浮管的覆土厚度之前，不能中止排水系統。

    1.2.9 巖石中的基礎及管道的過渡辦法

    巖石基槽中的玻璃鋼管道安裝，在巖石結束進入土壤基槽段的結合處，柔性接頭應置于下圖所示的位置�；�槽的施工方法應按照天然土土壤的方法進行�；虿捎脦в墟i定銷鍵結構的玻璃鋼承插接頭。

1.3安裝前管床處理：

    為了使玻璃鋼管道能部分陷入基礎中,增加管道與基礎的接觸面積，防止應力集中，在基礎上方要松散地鋪墊30-150mm（依管大小定）砂層，該砂層無需做夯實處理。管床要處理得連續平整，不應有大顆粒巖石等以防應力集中損傷管道，一般說來，不能有直徑大于38mm圓石或大于25mm的尖角形石塊。  軟粘土、膨脹粘土、不規則巖石、大顆粒碎石和飽和土壤不適臺用作基礎回填材料。
